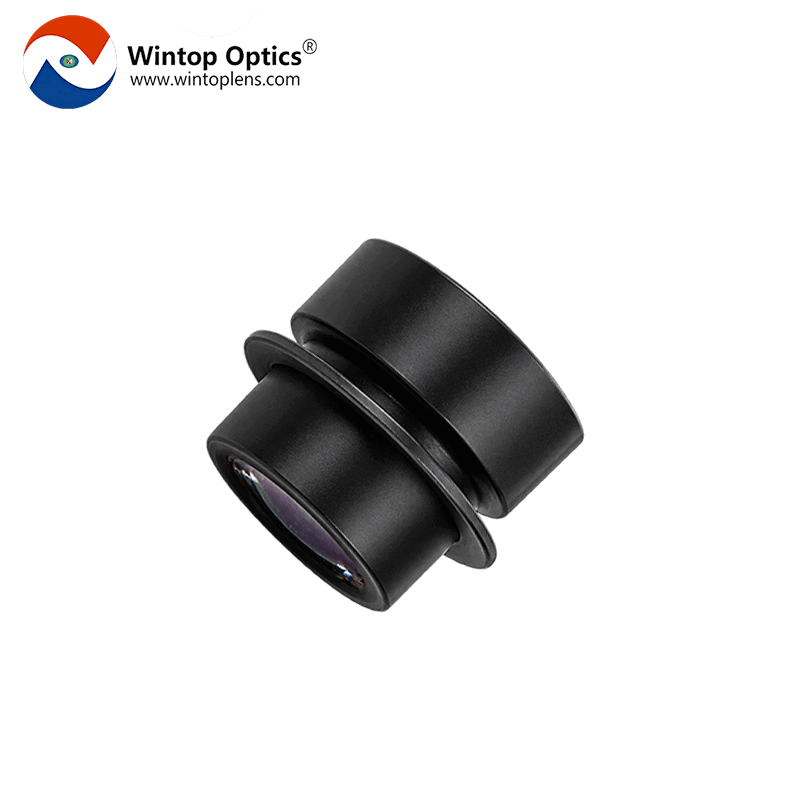

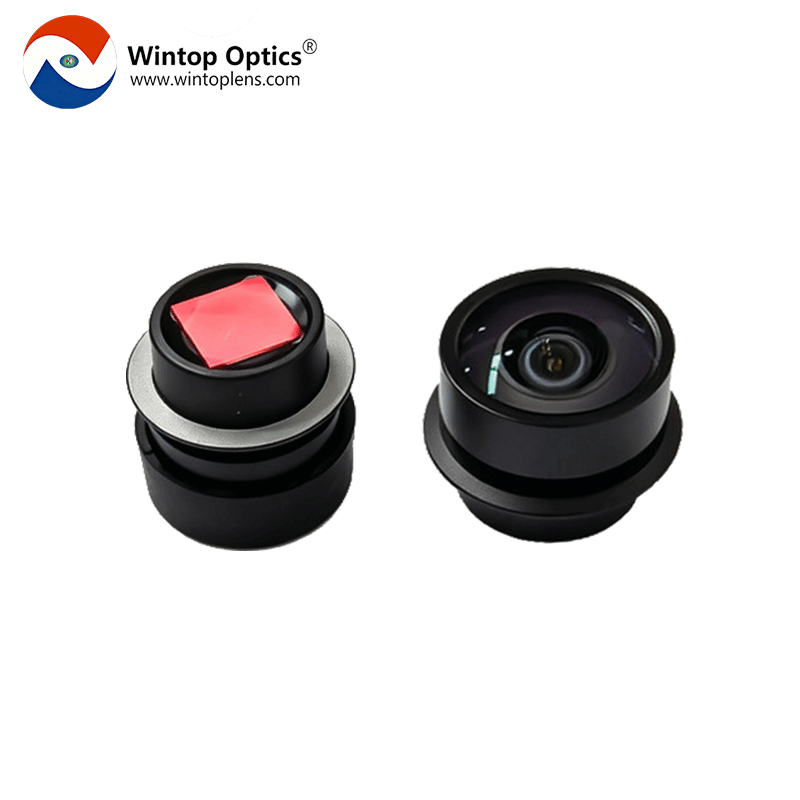

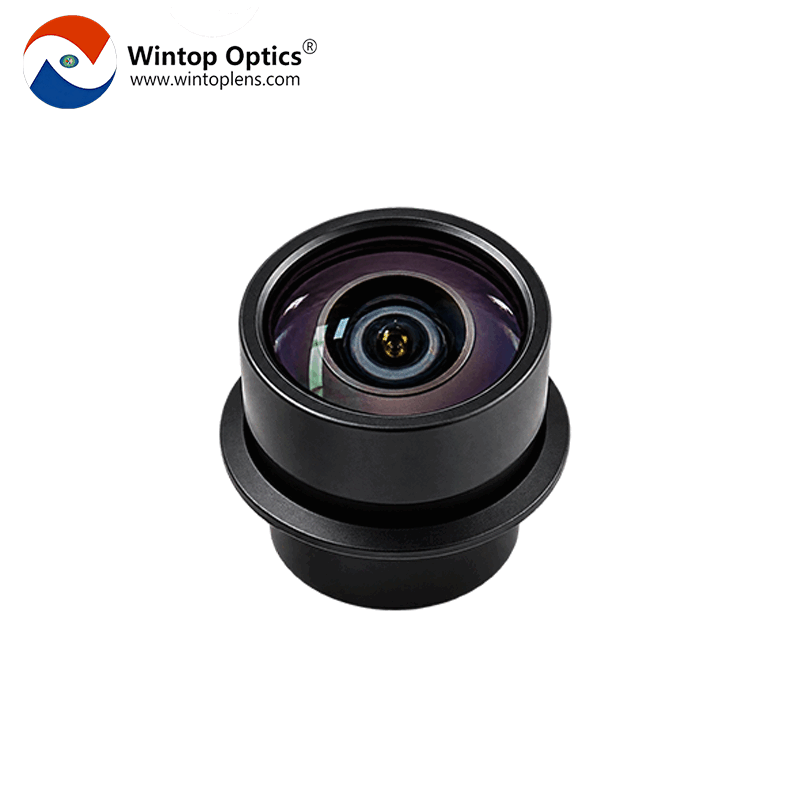

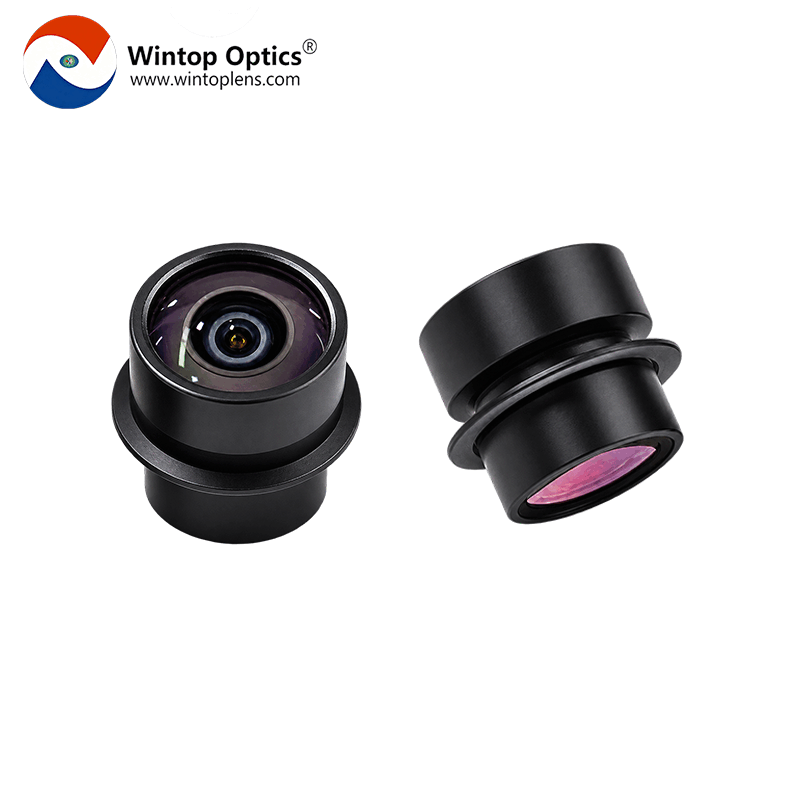

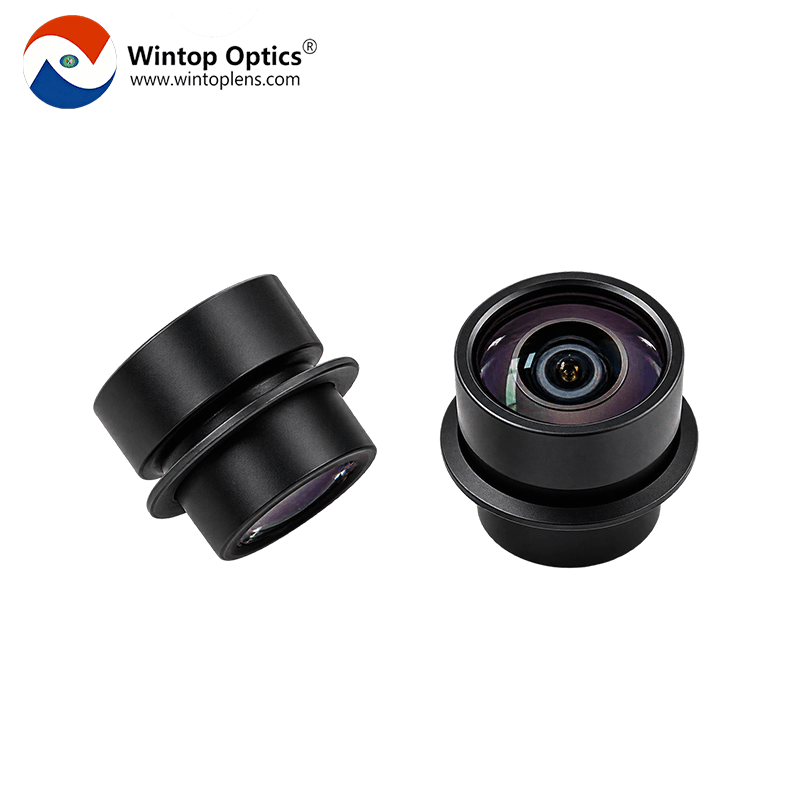

Широкоугольный объектив 1,79 мм F2.0 162° для робототехники и промышленной автоматизации YT-7760-C1-A

YT-7760-C1-A:Сверхширокоугольный объектив для роботов с фокусным расстоянием 1,79 мм, диафрагма F2.0, угол обзора 162°, разрешение 5 МП, для автоматизированных транспортных средств/автоматизированных мобильных роботов.

Расширьте поле зрения вашего робота с помощью широкоугольной съемки.

Этот компактный широкоугольный объектив, разработанный для роботизированного зрения, встроенных систем обработки изображений и промышленной автоматизации, обеспечивает диагональное поле зрения 162° и эффективное фокусное расстояние 1,79 мм. Он помогает роботизированным системам захватывать более широкую окружающую сцену для восприятия окружающей среды, обнаружения объектов и сбора визуальных данных.

Этот объектив с диафрагмой F2.0 и оптической структурой 2G4P подходит для оценки компактных систем машинного зрения, используемых в роботизированных захватах, промышленных роботизированных манипуляторах, автоматизированном инспекционном оборудовании и системах AGV/AMR. Его пригодность зависит от совместимости с датчиками, требований к установке и проверки производительности на системном уровне.

1. Сверхширокое диагональное поле зрения 162°

Камера YT-7760-C1-A обеспечивает горизонтальный угол обзора 144°, вертикальный угол обзора 100° и диагональный угол обзора 162°. Такой широкий диапазон обзора позволяет системе камер охватывать большую площадь с одной точки крепления.

Она может поддерживать роботизированное восприятие окружающей среды, мониторинг сцены на близком расстоянии, обнаружение наличия объектов и визуальный сбор данных. Фактическое покрытие поля зависит от датчика изображения, ориентации камеры, положения установки и окружающей среды.

2. Большая диафрагма F2.0 для съемки в помещении.

Максимальная диафрагма F2.0 позволяет свету достигать датчика изображения, что обеспечивает возможность съемки в закрытых промышленных помещениях с ограниченным или неравномерным освещением.

Для роботизированное зрение В системах с низкой освещенностью достаточная яркость изображения может помочь алгоритмам обработки изображений идентифицировать объекты и интерпретировать окружающую сцену. Фактическая производительность при слабом освещении также зависит от чувствительности сенсора, настроек экспозиции, условий освещения и обработки изображения камерой.

3. Поддержка разрешения 5 МП

Модель YT-7760-C1-A рассчитана на использование датчика изображения формата 1/2,6 дюйма, с эталонным разрешением датчика 1920 × 1200 и размером пикселя 3 мкм. В спецификации продукта указано максимальное разрешение 5 МП.

Для достижения оптимальных характеристик изображения объектив следует протестировать в сочетании с предполагаемым датчиком и модулем камеры. Совместимость датчика, охват круга изображения, качество изображения по краям и разрешение должны быть проверены в процессе системной интеграции.

4. Компактная оптическая конструкция для простой интеграции.

Благодаря общей оптической длине 15,00 мм и внешнему диаметру Φ14 мм, YT-7760-C1-A предназначен для компактных камерных модулей, где пространство для установки ограничено.

Компактные размеры позволяют интегрировать его в роботизированные манипуляторы, захваты, встроенное оборудование машинного зрения и другие системы визуализации с ограниченным пространством. Перед сборкой необходимо сверить интерфейс крепления линзы и механические размеры с последними техническими чертежами.

5. Оптическая структура 2G4P

Оптическая схема YT-7760-C1-A представляет собой комбинацию двух стеклянных и четырех пластиковых элементов, объединенных в компактный оптический блок.

Указанный уровень искажений для телевизионных изображений составляет -22%. Поскольку в приложениях для широкоугольной съемки могут предъявляться особые требования к геометрической точности, показатели искажений следует оценивать в соответствии с предполагаемым применением. Для задач, чувствительных к измерениям, может потребоваться соответствующая калибровка или программная коррекция искажений.

6. Универсальное применение в робототехнике и промышленной автоматизации

Модель YT-7760-C1-A может быть протестирована для широкого спектра задач роботизированного зрения и промышленной визуализации, включая:

• Автоматизированные транспортные средства и системы распознавания роботов-переносчиков экологических угроз

• Роботизированный захват и система машинного зрения для концевого манипулятора

• Системы машинного зрения для промышленных роботизированных манипуляторов

• Обнаружение объектов и заготовок на близком расстоянии

• Автоматизированный визуальный осмотр

• Роботизированный сбор визуальных данных

Окончательная пригодность устройства для применения зависит от совместимости с датчиками, оптических характеристик, условий монтажа, освещения и проверки на системном уровне.

Wintop Optics – ваш партнер в области решений для коррекции зрения с помощью линз.

Оптика Wintop Мы специализируемся на оптических линзах для робототехнического зрения, машинного зрения, автомобильной визуализации и других встроенных камерных приложений. Мы помогаем клиентам оценить технические характеристики линз и подобрать подходящие оптические решения, исходя из формата сенсора, поля зрения, механических ограничений и требований к применению.

Обратитесь в компанию Wintop Optics, чтобы обсудить модель YT-7760-C1-A, запросить технические характеристики или ознакомиться с вариантами оценки образцов и индивидуальными оптическими решениями для вашего проекта.

Часто задаваемые вопросы

1. Каково фокусное расстояние линзы системы машинного зрения YT-7760-C1-A?

Объектив YT-7760-C1-A имеет эффективное фокусное расстояние 1,79 мм и максимальную диафрагму F2.0, что делает его подходящим для оценки возможностей широкоугольной съемки в компактных роботизированных системах машинного зрения.

2. Каково поле зрения телескопа YT-7760-C1-A?

Объектив обеспечивает горизонтальное поле зрения 144°, вертикальное поле зрения 100° и диагональное поле зрения 162°. Фактическое поле зрения может варьироваться в зависимости от датчика изображения и конфигурации камеры.

3. Какие датчики изображения совместимы с этим объективом?

Объектив рассчитан на сенсор формата 1/2,6 дюйма. Стандартные характеристики сенсора: 1920 × 1200 с размером пикселя 3 мкм, а в таблице характеристик продукта указано максимальное разрешение 5 МП. Совместимость следует подтвердить с предполагаемым сенсором и модулем камеры.

4. Можно ли использовать YT-7760-C1-A в системах машинного зрения для автоматизированных транспортных средств (AGV) и мобильных мобильных роботов (AMR)?

Да, его можно оценить для восприятия окружающей среды автоматизированными транспортными средствами (AGV) и автономными мобильными роботами (AMR), получения изображений, связанных с роботизированной навигацией, и сбора визуальных данных. Окончательная пригодность зависит от требований к полю зрения системы, совместимости датчиков, условий монтажа и потребностей в обработке изображений.

5. Каковы размеры и оптическая структура этой линзы?

Объектив имеет полную оптическую длину 15,00 мм, внешний диаметр Φ14 мм и оптическую структуру 2G4P, состоящую из двух стеклянных и четырех пластиковых элементов. Перед установкой, пожалуйста, подтвердите тип монтажного интерфейса и механическую схему.

6. Подходит ли YT-7760-C1-A для работы в условиях низкой освещенности?

Максимальная диафрагма F2.0 обеспечивает сбор света в помещениях с ограниченным освещением. Фактическая эффективность при слабом освещении зависит от датчика изображения, настроек экспозиции, условий освещения и обработки изображения камерой. Перед использованием рекомендуется провести тестирование.
