Какая линза лучше всего подходит для роботизированных систем машинного зрения?

Выбор правильной линзы для роботизированной системы машинного зрения — это не просто получение четкого изображения, это напрямую влияет на результат. точность, восприятие глубины и надежность системыНезависимо от того, создаете ли вы роботизированную руку для контроля качества, захвата и перемещения объектов или автоматизации на основе искусственного интеллекта, объектив играет решающую роль в том, насколько хорошо ваша система будет работать в реальных условиях.

В этом руководстве мы подробно расскажем, как выбрать... Лучший объектив для роботизированных систем машинного зрения, исходя из практических инженерных потребностей, а не из общих технических характеристик.

Почему объектив важнее, чем вы думаете

Во многих проектах команды уделяют большое внимание датчикам и алгоритмам, но упускают из виду «линзу». В действительности же «линза» определяет:

• Какую часть сцены может «видеть» ваш робот?
• Насколько точно оно может измерять расстояние и местоположение
• Насколько хорошо он работает при различном освещении и в разных условиях окружающей среды.

Неправильно подобранный объектив может вносить искажения, снижать четкость по краям или ограничивать поле зрения, что приводит к ошибкам в обнаружении и позиционировании.

Типы линз для роботизированных систем машинного зрения

Для разных задач требуются разные оптические подходы. К числу наиболее распространенных вариантов относятся:

1. Стандартные линзы для машинного зрения

Они широко используются для базового осмотра и обнаружения объектов. Они хорошо работают, когда не требуется восприятие глубины.

2. Широкоугольные объективы для роботизированного зрения

Когда вашему роботу необходимо контролировать большую площадь, например, конвейерные ленты или многообъектные среды, широкоугольный объектив для роботизированного зрения помогает расширить зону охвата без добавления дополнительных камер.

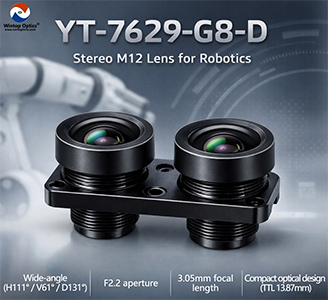

3. Стереоскопические линзы для роботов

Для приложений, требующих восприятия глубины, таких как роботизированные манипуляторы и 3D-позиционирование, стереоскопические линзы для роботов Они имеют важное значение. Они обеспечивают определение глубины путем захвата двух синхронизированных изображений, что позволяет системе точно вычислять расстояние.

Ключевые факторы при выборе линзы для роботизированной системы машинного зрения

1. Фокусное расстояние и поле зрения

Фокусное расстояние определяет ширину и ширину вашего поля зрения.

• Короткие фокусные расстояния (например, Линза с фокусным расстоянием 3,05 мм для робототехники) обеспечивают более широкий угол обзора
• Более широкий угол обзора помогает уменьшить слепые зоны, но может немного снизить детализацию.

Для роботизированных манипуляторов ключевым является баланс: достаточный охват для обзора рабочей зоны, но с достаточной детализацией для точного позиционирования.

2. Контроль искажений

Искажения — один из наиболее часто игнорируемых факторов в роботизированном зрении.

A Линза с низким уровнем искажений для машинного зрения обеспечивает сохранение прямой линии и точность измерений. Это особенно важно в следующих случаях:

• Позиционирование объекта
• Контроль размеров
• 3D-реконструкция

В широкоугольных роботизированных системах для обеспечения геометрической точности часто предпочтение отдается линзам с искажением ниже -18%.

3. Диафрагма и характеристики при слабом освещении

Условия освещения в промышленных условиях могут значительно различаться.

Объектив с диафрагмой, подобной Ф2.2 Обеспечивает хороший баланс между светопоглощением и глубиной резкости, что делает его подходящим как для контролируемых, так и для полурегулируемых условий освещения.

4. Совместимость датчиков (CRA Matters)

Правильный подбор объектива к сенсору имеет решающее значение.

A CRA-оптимизированная линза для датчиков Это обеспечивает правильное распределение света по изображению, улучшая четкость краев и уменьшая виньетирование. Это особенно важно при работе с компактными датчиками, такими как те, что используются во встроенных роботизированных системах.

5. Механическое проектирование и интеграция

В робототехнике пространство часто ограничено.

A компактный объектив для роботизированных систем Меньшая общая длина (TTL) упрощает интеграцию, особенно в роботизированные манипуляторы или ограниченные пространства. Стандартные интерфейсы, такие как Объективы M12 для роботизированных камер Также это упростит установку и замену.

6. Устойчивость к воздействию окружающей среды

Не все объективы предназначены для использования в промышленных условиях.

Если ваша система работает в суровых условиях, выбор Объектив камеры с классом защиты IP69 могут существенно изменить ситуацию. Эти оптические линзы промышленного класса разработаны таким образом, чтобы выдерживать:

• Пыль и мусор
• Воздействие воды под высоким давлением
• колебания температуры

Это особенно важно для таких областей применения, как автоматизация производства, пищевая промышленность или робототехника для работы на открытом воздухе.

Подводя итог: что же выбрать?

Итак, какой объектив лучше всего подходит для роботизированных систем машинного зрения?

Ответ зависит от конкретного применения, но в целом идеальное решение должно предлагать следующие возможности:

• Достаточно широкое поле зрения для охвата.
• Низкий уровень искажений для повышения точности измерений
• Совместимость с вашим датчиком
• Компактный дизайн для легкой интеграции.
• Долговечность для вашей рабочей среды

Например, в системах машинного зрения роботизированных манипуляторов, требующих восприятия глубины, Стереоскопическая линзовая система с низким уровнем искажений, широким углом обзора и промышленной защитой. Зачастую это самый эффективный выбор.

Заключительные мысли

Выбор правильного роботизированная линза зрения Речь идёт не о выборе самых высоких технических характеристик, а о выборе правильного сочетания оптики, механики и долговечности для конкретных задач.

Понимая, как такие факторы, как фокусное расстояние, искажения и сопротивление окружающей среде, влияют на производительность, вы можете создать более надежную и точную систему машинного зрения с нуля.
